| - Tủ điều khiển: sản Xuất lắp đặt tại Việt Nam. |
| - Nhà sản Xuất đáp ứng các Tiêu chuẩn: ISO 2015:9001; ISO 2015:14001; ISO 2018:45001 |
| - Hệ thống SCADA được thiết kế để giám sát, điều khiển và tự động hóa các quá trình vận hành của trạm xử lý nước thải, đảm bảo hiệu quả, an toàn và tuân thủ các quy chuẩn môi trường. Giám sát, điều khiển vận hành tự động toàn bộ hoạt động của Hệ thống thông qua giao diện vận hành SCADA (điều khiển và giám sát tại màn hình trên PC) bằng giao diện tiếng Việt. |
| - Thiết bị đo pH và DO online, biến tần: Xuất xứ G7 |
| Thông số kỹ thuật: |

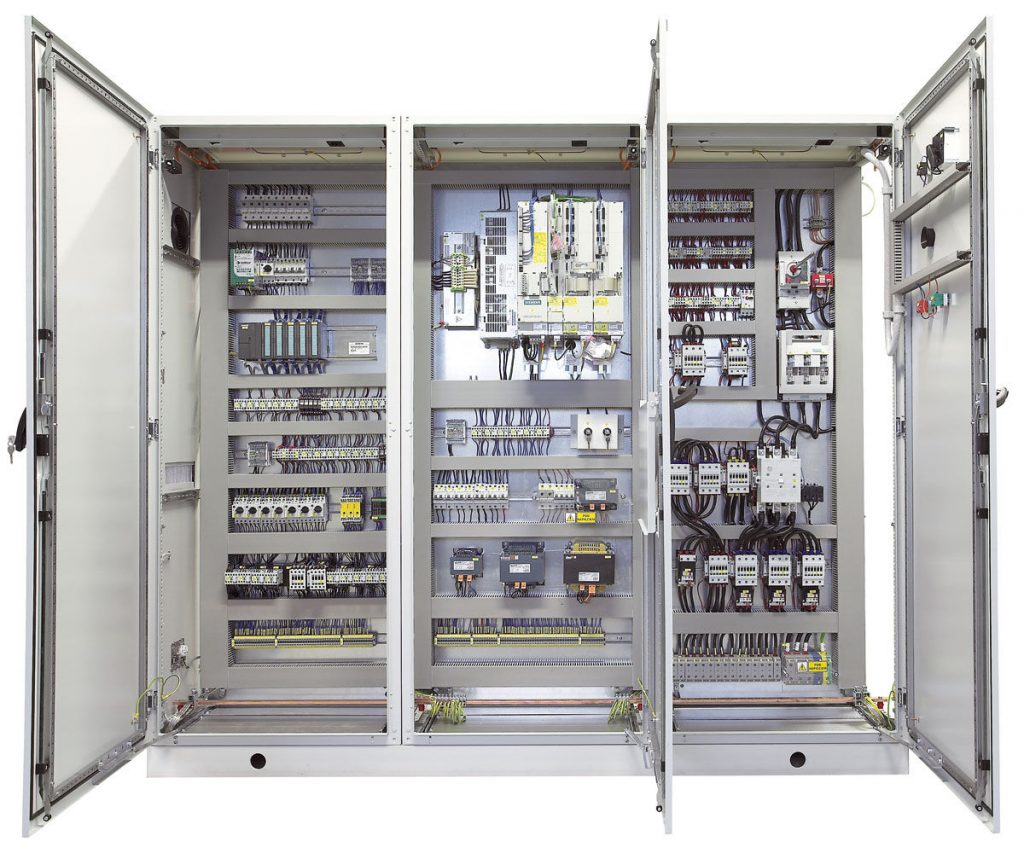

| Tủ điều khiển |
| - Nguồn điện 380 V, 50Hz, 3 Pha |
| - Tủ điện chế tạo bằng thép phủ sơn tĩnh điện. |
| - Vật tư chính: Attomat, Rơle nhiệt, khởi động từ |
| - Biến tần điều khiển thiết bị: |
| + Công suất 4 kW |
| + Điện áp vào: 380-480Vac ±10% |
| + Điện áp ra: 1 pha và 3 Pha |
| + Hiệu suất: ≥ 97% |
| + Dải đầu ra: 0-550Hz |
| + Bộ điều khiển, cài đặt: Tại chỗ, tích hợp trên biến tần |
| + Truyền thông: RS485/RTU |
| + Bảo vệ: Cao áp, thấp áp, Quá tải, ngắn mạch, mất pha. |
| + Có thể cài đặt và lập trình tại máy tính. |
| + Biến tần có thể lập trình PLC nội |
| + Biến tần có thể lưu được dữ liệu trong phần mềm, có thể cài đặt trên máy tính |
| + Tiêu chuẩn: IEC/EN 61800-3, EN 61000-6-2, EN 61000-6-4, EN 61000-3-2, IEC 60068-2-64, IEC 60068-2-6, IEC 60068-2-27, IEC 60028-2-29 |
| - Thiết bị điều khiển PLC. |
| - Đèn, công tắc, nút bấm, Rơ le trung gian, Còi báo. |
| - Bộ hẹn giờ timer, timer thời gian thực, bộ chuyển nguồn 220VAC/24VDC |
| - Đồng hồ đo dòng, cầu chì |
| Chương trình điều khiển và giám sát (Hệ thống Scada) |
| - Điều khiển Hệ thống theo 2 chế độ: tự động và bằng tay |
| - Chế độ tự động: Giám sát, điều khiển toàn bộ hoạt động của Trạm xử lý thông qua giao diện vận hành SCADA (trên PC) bằng giao diện tiếng Việt; phần mềm Win CC. |
| - Chế độ bằng tay: Điều khiển hoạt động của trạm xử lý trên Panel nút bấm, Switch trên cánh tủ, duy trì giám sát trạng thái toàn bộ thiết bị bằng đèn báo |
| - Cảnh báo sự cố bằng tín hiệu còi, đèn báo |
| Hệ thống SMS điều khiển, giám sát và cảnh báo sự cố: |
| Bộ thu thập dữ liệu, truyền dữ liệu SMS lên trung tâm thông qua 3G |
| (+) TI Cortex A8 600MHZ CPU, ram 256MB DDR3L |
| (+) Hỗ trợ 2 khe cắm SIM dự phòng đường truyền thông |
| (+) Hỗ trợ 2 cổng truyền thông RS485, 2 cổng LAN, 2 cổng USB Hỗ trợ giao thức: Modbus RTU, TCP/IP, MQTT, FTP/HTTP/DHCP/TCP/IP Theo dõi, giám sát các thông số qua app mobile, email cài đặt. Điều khiển bật tắt thông qua app. |
