Mô hình hệ thống điều hoà không khí ô tô NH-2063
Model:
NH-2063
Hãng sản xuất:
Ngọc Huy
Xuất xứ:
Việt Nam
Thông số kỹ thuật:
Đặc điểm, thông số kỹ thuật chính:
Thiết bị (mô hình) cho đào tạo nghề sản xuất năm 2020 theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015
Linh kiện chính là vật tư đã qua sử dụng, được làm mới, sử dụng trên dòng xe du lịch 9 chỗ ngồi trở xuống

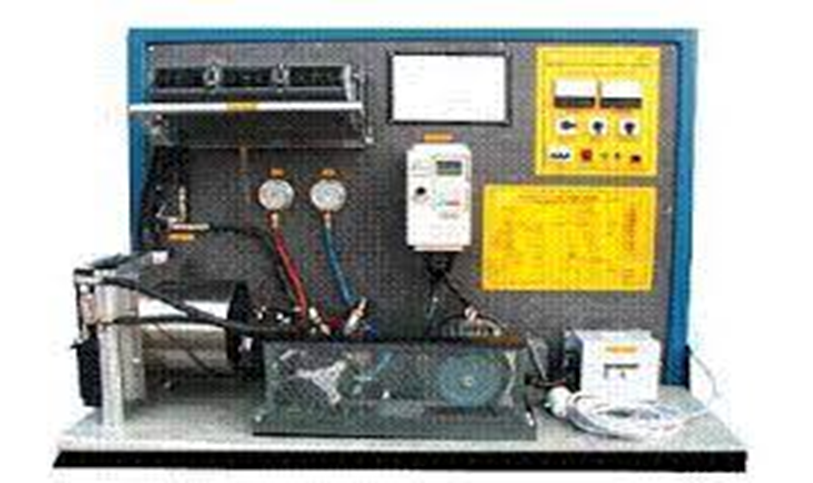

A. Sa bàn hệ thống điều hoà không khí - dẫn động bằng MOTOR điện
Mô hình bao gồm đầy đủ các bộ phận như:
* Công tắc điều khiển AC (công tắc tổng)
* Máy nén khí
* Dàn lạnh cùng hộp phân phối khí lạnh, quạt dàn lạnh
* Dàn nóng cùng quạt dàn nóng
* Dàn sưởi
* Bộ gia nhiệt cho dàn sưởi
* Phin lọc ga
* Rơ le cầu chì
- Mô hình có thể hoạt động được nhờ sự dẫn động máy nén khí bằng Mô tơ điện. Trên Mô hình có bố trí các đồng hồ đo áp suất hệ thống.
+ Trên Mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC Trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí khoá điện, cụm công tắc AC, bộ giắc điện đo kiểm, công tắc khẩn cấp, rơle cầu chì, sơ đồ mạch điện điều khiển, sơ đồ hệ thống thủy lực, các đồng hồ đo áp suất.
- Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
- Tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình, tài liệu sửa chữa, sơ đồ mạch điện
B. Thiết bị kiểm tra dò rỉ và nạp ga điều hòa:
- Thiết bị phụ trợ kèm theo bao gồm:
'+ Máy hút chân không
+ Bộ đồng hồ đo áp
+ Bộ ống cao áp kèm theo đầu nối nhanh tiêu chuẩn.
+ Bình gas R134
+ Thiết bị rò gas điện tử AccuProbe II
Phát hiện lượng gas rò rất nhỏ:
0.06 oz./năm đối với HFC (R-134a)
0.03 oz./năm đối với HCFC (R-22)
Nguồn: 4 pin AA
Thời gian khởi động: 20s
Nội dung đào tạo:
- Cung cấp thông số kỹ thuật chung của thiết bị
- Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn), kèm theo các hình ảnh hướng dẫn thực tế.
- Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
- Cung cấp các kiến thức cơ bản về chẩn đoán
- Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan
- Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
- Cung cấp vị trí của các giắc kết nối và hệ thống cảm biến
- Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng…
Các bộ phận chính:
+ Cụm công tắc điều khiển AC
+ Bộ ly hợp từ AC
+ Điện trở quạt
+ Quạt dàn nóng, quạt dàn lạnh, quạt làm mát động cơ
+ Ắc quy
+ Khóa điện, Rơ le, Cầu chì
