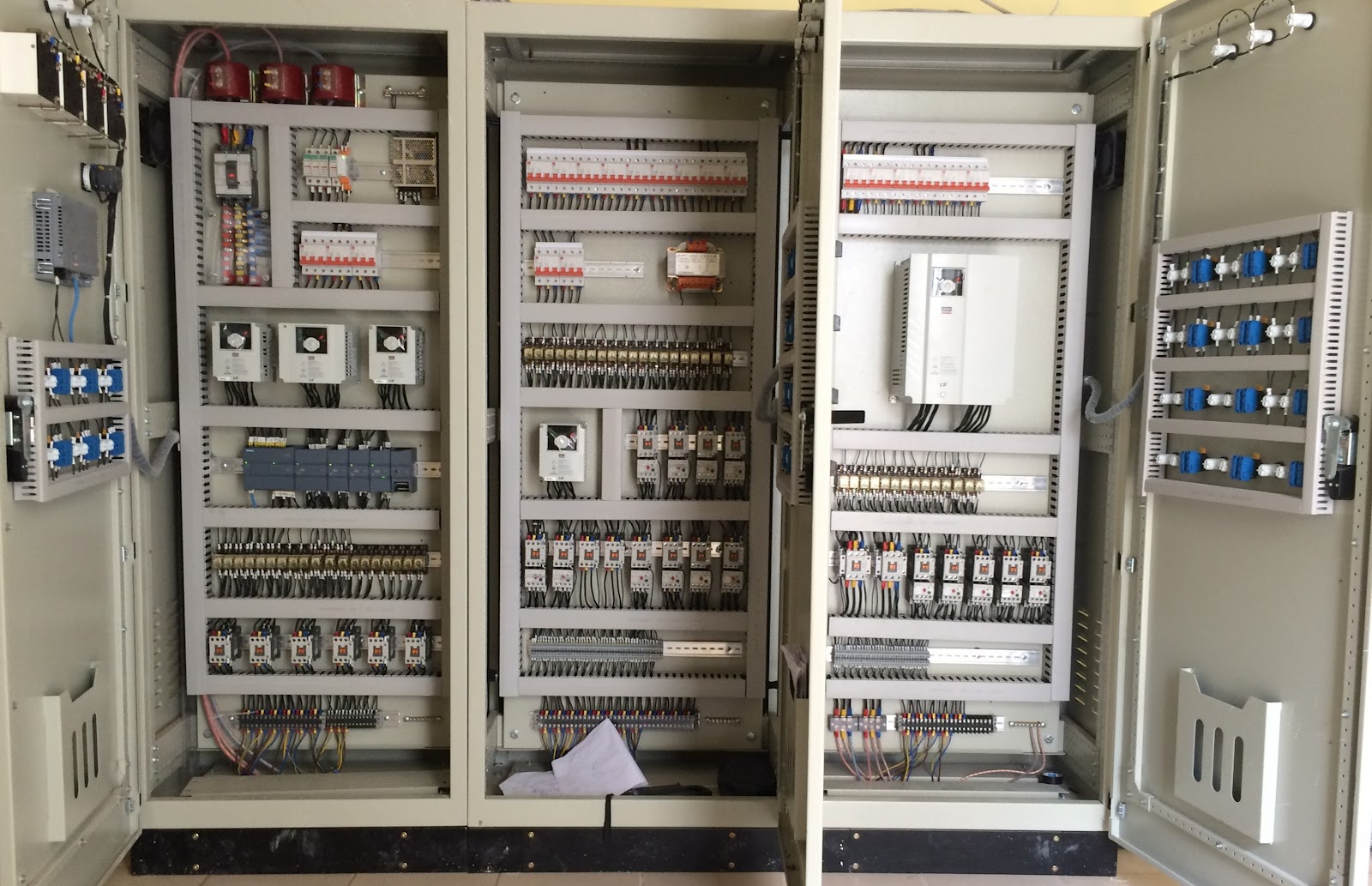

| Tủ điện PLC và Hệ thống giám sát SCADA (Chi tiết theo Phụ lục đính kèm) | Mã hiệu | Xuất xứ | Đơn vị tính | 1 |
| Tủ điện 2200x800x650 Vỏ tủ dày 3mm, cánh tủ dày 2mm. Sơn tĩnh điện, IP 34 Tủ điện phải được thiết kế có phương án bảo vệ dập cháy bên trong tủ, giải pháp đơn giản, tiện dụng không chiếm nhiều không gian tủ. Phạm vi bảo vệ ở giai đoạn sớm, và nhiều vị trí. Tấm dán chống cháy cho tủ điện đáp ứng: Quy cách, kích thước: Tấm dán, kích thước 100x200mm Có thể lựa chọn dạng dây cho khoang điều khiển hoặc dạng băng dính cho cáp vào/ra tủ. Phạm vi tác động: 0.092 (m3) Tính năng: Dập cháy chủ động bên trong tủ. Công nghệ dập cháy: Micro Capsules Có bằng sáng chế công nghệ độc quyền: Đáp ứng |
DPT-2200x800x650 | DPTECH/Việt Nam | Tủ | 1 |
| MCB 2P 6A Số cực trang bị phần tử bảo vệ: 2 Điện áp cách điện định mức [V]: 415 Tiêu chuẩn IEC 60947-2 ; IEC/EN 60898-1 |
BKJ63N 2P | LS/China | Cái | 1 |
| MCB 2P 10A Số cực trang bị phần tử bảo vệ: 2 Điện áp cách điện định mức [V]: 415 Tiêu chuẩn IEC 60947-2 ; IEC/EN 60898-1 |
BKJ63N 2P | LS/China | Cái | 1 |
| MCB 3P 10A Số cực trang bị phần tử bảo vệ: 2 Điện áp cách điện định mức [V]: 415 Tiêu chuẩn IEC 60947-2 ; IEC/EN 60898-1 |
BKJ63N 3P | LS/China | Cái | 1 |
| Biến áp 380/220VAC Điện áp vào: 220V - 380V Đầu ra: 12/24/48/110/220 V Dòng điện định mức: 500VA Số pha: 1 |
NDK-500VA (415-380-220/220-110-48-36-24-12V) | CHINT/China | Cái | 1 |
| UPS 2kVA Điện áp vào: 110V - 300V Hệ số công suất đầu ra: 0.9 Có chế độ Eco tiết kiệm năng lượng Cổng giao tiếp RJ45 hoặc RS232 |
POWERPACK SE 2KVA | Prolink/Asia | Cái | 1 |
| Nguồn 24VDC 10A Điện áp vào: 85-264 VAC/ 120-370VDC Tín hiệu ra: 24VDC Dòng: 10A, 240W |
8,818,071,240 | novus/China | Cái | 1 |
| MCB 1P 6A Tiêu chuẩn áp dụng IEC 60947-2 Số cực trang bị phần tử bảo vệ: 1 |
BKJ63N 1P | LS/China | Cái | 2 |
| PLC 1214DC/DC/DC Tích hợp bộ mã hóa 24 V / cung cấp dòng tải: Để kết nối trực tiếp các cảm biến và bộ mã hóa. Với dòng đầu ra 400 mA, nó cũng có thể được sử dụng làm nguồn điện tải. 14 đầu vào kỹ thuật số tích hợp 24 V DC (đầu vào chìm / tìm nguồn hiện tại (chìm dòng 1 IEC)). 10 đầu ra kỹ thuật số tích hợp, 24 V DC hoặc rơ le. 2 đầu vào tương tự tích hợp 0 … 10 V. 2 đầu ra xung (PTO) với tần số lên đến 100 kHz. Đầu ra được điều chế độ rộng xung (PWM) với tần số lên đến 100 kHz. Giao diện Ethernet tích hợp (TCP / IP gốc, ISO-on-TCP). 6 bộ đếm nhanh (3 bộ đếm tối đa 100 kHz; 3 bộ đếm tối đa 30 kHz), với đầu vào kích hoạt và đặt lại có thể tham số hóa, có thể được sử dụng đồng thời như bộ đếm lên và xuống với 2 đầu vào riêng biệt hoặc để kết nối bộ mã hóa gia tăng. Mở rộng bằng các giao diện truyền thông bổ sung, ví dụ: RS485 hoặc RS232. Mở rộng bằng tín hiệu tương tự hoặc kỹ thuật số trực tiếp trên CPU thông qua bảng tín hiệu (với việc giữ nguyên kích thước lắp CPU). Mở rộng bởi một loạt các tín hiệu đầu vào và đầu ra tương tự và kỹ thuật số thông qua các mô-đun tín hiệu. Mở rộng bộ nhớ tùy chọn (Thẻ nhớ SIMATIC). Bộ điều khiển PID với chức năng tự động điều chỉnh. Đồng hồ thời gian thực tích hợp. Đầu vào ngắt: Cho phản ứng cực nhanh đối với các cạnh tăng hoặc giảm của tín hiệu quá trình. Thiết bị đầu cuối có thể tháo rời trên tất cả các mô-đun. Trình mô phỏng (tùy chọn): Để mô phỏng các đầu vào tích hợp và để kiểm tra chương trình người dùng. |
6ES7214-1AG40-0XB0 | SIEMENS/Germany/ China | Cái | 1 |
| Module 16DI 16 đầu vào kỹ thuật số tích hợp 24VDC |
6ES7221-1BH32-0XB0 | SIEMENS/Germany/ China | Cái | 1 |
| Module 16DO 16 đầu ra kỹ thuật số tích hợp 24VDC |
6ES7223-1PL32-0XB0 | SIEMENS/Germany/ China | Cái | 1 |
| Màn hình HMI 10 inch Kích thước: 10 inch Màu: 16 triệu màu Có truyền thông TCP/IP kết nối hệ thống Có điều khiển và giám sát tại màn hình |
6AV2123-3KB32-0AW0 | SIEMENS/Germany/ China | Cái | 1 |
| Switch mạng 8 cổng Điện áp cấp: 9-32V Số cồng: 8 RJ45 Tốc độ: 10/100mbps |
FL SWITCH SFNB 8TX | PHOENIX CONTACT/Taiwan | Cái | 1 |
| Bộ Router Truyền thông RAM DDR3L512MB Thẻ Micro-SD 1GB để lưu trữ hệ thống 1 x Khe cắm Micro-SD 6 x serial port biệt lập RS-232/485 Cổng Ethernet 2 x 10/100 1 x Mini-PCIe cho WIFI / 3G / GPRS / 4G Hỗ trợ dịch vụ web để giám sát trực tuyến từ xa Hỗ trợ thẻ SD và cập nhật firmware trực tuyến Hỗ trợ Modbus, giao thức IEC-60870-101/104 Hỗ trợ bộ ghi dữ liệu Data Logger trên thẻ SD Hệ điều hành: RT-Linux Nhiệt độ hoạt động -40 ~ 70 ° C |
ECU-1051TL-R10AAE | Avantech/Taiwan | Cái | 1 |
| Relay 14 chân 24VDC + đế Gồm 4 cặp tiếp điểm thường đóng và thường mở Điện áp hoạt động : 200VAC Dòng: 3A Tiêu chuẩn: CE, CSA, TUV |
RN4S-NL-D24 + SN4S-05D | IDEC/China | Cái | 30 |
| Cầu đấu 1P 15A Dòng điện định mức: 15A Điện áp định mức: 600VAC Kiểu: Lắp ráp |
HYBT-15A | HANYOUNG/indonesia | Cái | 200 |
| Hệ thống máy tính | Avantech | Taiwan/Việt Nam | Hệ | 1 |
| Lập trình Scada Phần mềm cài đặt trên máy tính có thể giám sát và điều khiển hệ thống bơm trực tiếp tại máy tính. |
DPT-Scada | Việt Nam/Taiwan | Hệ | 1 |
| Vật tư phụ | - | DPTECH/Việt Nam | Bộ | 1 |
| Nhân công lắp đặt | - | DPTECH/Việt Nam | Dịch vụ | 1 |
| Nhân Công Lập Trình | DPT-PLC | DPTECH/Việt Nam | Gói | 1 |
